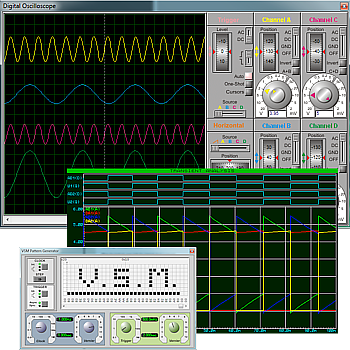

Simulation par graphes, instruments virtuels
La Simulation par Graphes dans Proteus permet de visualiser le comportement des circuits sous forme de courbes représentant les tensions, courants et signaux logiques au fil du temps. Elle offre une manière simple et efficace d’observer l’évolution des signaux et de vérifier le fonctionnement du circuit avant sa réalisation matérielle. Grâce à cette approche, il est possible de suivre plusieurs signaux simultanément, d’identifier rapidement les anomalies et de mieux comprendre les interactions entre différentes parties du circuit. Cette méthode constitue ainsi un outil précieux pour l’analyse et la validation des conceptions électroniques.
* Transitoire analogique
* Transitoire numérique
* Transitoire mixte
* Fréquentielle
* Analyse de Fourier
* Bruit
* Distorsion
* Balayage de paramètre DC
* Balayage de paramètre AC
* Analyse interactive
* Fonction de transfert
* Conformité
Que comprend cette option ?
Ce module vous aide dans la création de différents signaux, dont un générateur HDL. Il vous donne accès à un langage HDL simplifié appelé EasyHDL qui peut être utilisé pour définir des signaux arbitraires dans un script HDL. La simulation avancée par graphe vous offre également une douzaine de graphes d’analyse supplémentaires :
Fonctionnement
Une fois le schéma réalisé, il suffit de choisir le type d’analyse désiré par en plaçant le graphe choisi sur le schéma. Il est possible de placer autant de graphes que vous le souhaitez. Vous pourrez stimuler votre circuit et sonder vos points à l’aide de différents générateurs analogique ( DC, Sine, Pulse, Piecewise Linear, File, Audio, Exponent and Single Frequency FM) et numérique (Edge, Pulse, Clock et Pattern). Pour un meilleur contrôle il est même possible de définir l’entrée du signal dans le script en utilisant un générateur EasyHDL.
Analyse de conformité
L’analyse de conformité est un outil unique permettant la comparaison d’un signal numérique à un autre. L’idée est qu’un signal déjà testé et fonctionnel peut, après modification, être à nouveau testé afin de vérifier que les modifications ne l’ont pas altéré. Cela concerne notamment les microcontrôleurs où il est nécessaire de tester à nouveau le programme après chaque changement du code source. La conformité ou non-conformité est déterminée par une comparaison des résultats à chaque extrémité du graphe. A noter qu’il n’est pas obligatoire que les timing du test et des copies de références soient identiques. Cela s’applique également dans le cas des applications à microcontrôleurs où toute modification du code est liée à la synchronisation absolue des événements dans le système. Dans de tels cas, le tracé de contrôle peut être généré par le code lui-même à l’entrée et/ou à la sortie des tests.
