Proteus PCB

Tous les niveaux de Proteus PCB incluent, de base, un grande nombre de fonctionnalités. A partir du niveau 2 vous accédez aux fonctionnalités avancées. Vous trouverez le produit qui vous correspond dans la gamme disponible



▼ Voir la gamme ▼
Caractéristiques

Standard

Niveaux (0, 1, 1+)

Professionnel

Niveaux (2, 2+, 3)

Éditeur de schémas
Nomenclature personnalisable
Gestion des variantes d’un produit
Éditeur de circuit
Gestionnaire d’empilement des couches
Gestionnaire des règles de conception
Réutilisation des portions de schéma/circuit
Pins dans la netlist 1500 à 20001000 à illimité
Plans de masse 21 par coucheillimité
Routeur automatique global
Pilotage externe de l’autorouteur3
Autoroutage personnalisé par script
Autoroutage par commandes interactives
Pastilles dynamiques en forme de larmes
Visualisation 3D du circuit
Réglage des pistes et adaptation automatique de leur longueur
Sortie pour fabrication au standard ODB++
Placement automatique²
Export CAO mécanique (STEP/IGES)

1: Se réfère aux broches physiques de la netlist. Les terminaux et les traversées ne sont pas comptabilisés dans la limite indiquée!
2: Les plans de masses standards occupent la totalité de la couche (interne au bord de cart) et les découpes ne sont pas autorisées.




* 16 couches de cuivre, résolution 10nm, placement suivant un angle quelconque;
* Affichage rapide qui tient compte de l’accélération matérielle disponible sur votre ordinateur;
* Règles de conception évoluées prises en compte lors du routage interactif (même pour des pistes courbes);
* Routeur automatique de classe mondiale basé sur de formes inclus en standard;
* Prise en compte des circuits haute vitesse.



Bibliothèques d’empreintes



VOIR LA VIDÉO
Les bibliothèques fournies comprennent les composants traditionnels à trous traversants (transistors, diodes, connecteurs, etc) ainsi que les bibliothèques IEC et les empreintes CMS (dont IPC-782 et IPC-7351).
Le logiciel incorpore un outil de recherche et d’import qui donne accès à plus de 14 millions  de composants disponibles chez des sociétés telles que SamacSys Library Loader, SnapEDA, PCB Library Expert et Ultra-Librarian.


> Voir la brochure technique pour plus d’information <

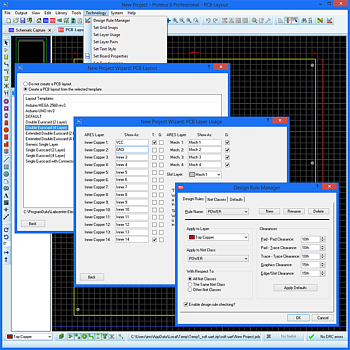

Gabarits et données technologiques


Proteus intègre un mécanisme de réutilisation des projets sous la forme de modèles de cartes et de données technologiques. Un utilisateur peut créer des gabarits représentant des projets ‘maisons’,  puis initialiser les nouveaux circuits à partir de ces modèles. Un fichier gabarit est essentiellement une disposition de base (bord de la carte, trous de montage, etc.) avec un ensemble de données technologiques. Ces données comprennent les règles de conception, les classes de liens, les informations d’empilement de couches, les grilles, les unités et les propriétés des cartes. Celles-ci peuvent être appliquées directement aux nouveaux circuits lorsqu’un projet est initialisé.
VOIR LA VIDÉO

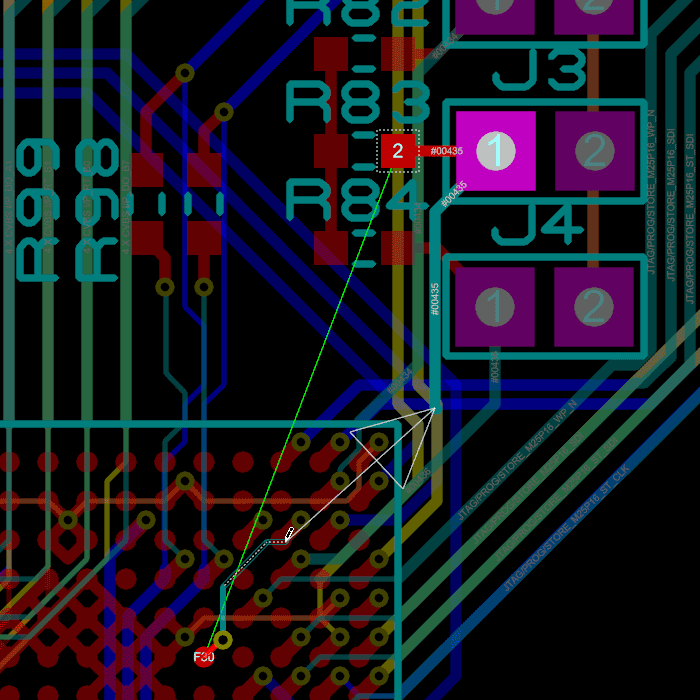

Routage manuel


Le routage manuel s’applique dès que vous commencez le tracé sur un lien du chevelu. Vous pouvez placer la piste et Proteus supprimera le chevelu correspondant lorsque les connexions sont terminées.
Lors du placement, la piste suivra la souris et évitera intelligemment les obstacles tout en respectant les règles de conception du projet. Une piste peut être éditée pour être re-routée ou une section de piste être supprimée ou adaptée, indépendamment de son placement initial. La largeur et/ou la couche de toute section de piste est modifiable. Un rétrécissement est applicable, si nécessaire, pour passer entre des pastilles d’un circuit intégré en relation avec les règles de conception.
Lors du routage, maintenir la touche CTRL du clavier enfoncée permet de placer des pistes courbes.

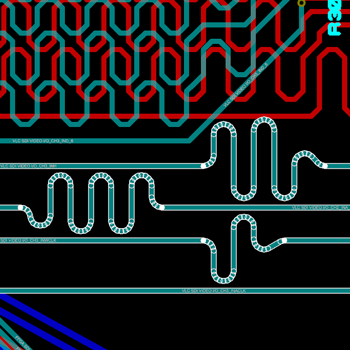

Adaptation de la longueur des pistes


L’adaptation de la longueur des lignes est une étape essentielle pour s’assurer que les timings des lignes de transmission à haute vitesse seront corrects. Proteus supporte l’adaptation de la longueur des pistes de manière automatique. Ceci inclut la possibilité d’avoir des segments de pistes réparties dans des groupes d’adaptation, ce qui est nécessaire pour router des topologies complexes telles que les mémoires DDR3 fly-by.
La principale difficulté dans l’adaptation de la longueur réside dans l’ajout des segments sur les pistes plus courtes (serpentins) pour correspondre à la longueur souhaitée.
En fonction du temps de montée du signal, la contrainte sur le placement des traversées ou d’autres contraintes sur le circuit, le concepteur du PCB doit ajuster la hauteur et la largeur des serpentins. Dans Proteus, ceci est géré grâce à une simple boite de dialogue, dans laquelle la topologie des serpentins peut être contrôlée. Vous pouvez spécifier une tolérance absolue ou relative de longueur à atteindre.
Pour les gros BGAs, la distance interne du signal peut être ajoutée au composant via un fichier CSV.

VOIR LA VIDÉO

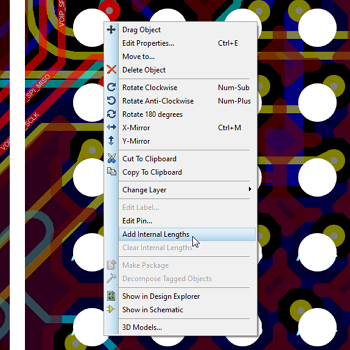

Longueurs internes


Lorsque l’adaptation de longueur devient extrêmement sensible pour les signaux, la distance interne entre le point de contact du cuivre sur le circuit et le composant peut affecter les calculs. Proteus permet de spécifier cette distance de l’empreinte via la propriété INTERNALLENGTH. De même, s’il faut prendre en compte la longueur de connexion d’un composant passif qui intervient dans le parcours d’une paire différentielle, vous pouvez ajouter la propriété CONNECTIONLENGTH à l’empreinte. Enfin, si des traversées sont utilisées lors du tracé des pistes, la distance entre les couches est calculée à partir de la définition de l’empilement des couches. Ces distances seront ajoutées dans l’algorithme d’adaptation de longueur afin que la mise en correspondance reste dans les tolérances imposées.

L’adaptation de longueur nécessite Proteus PCB niveau 2 minimum.

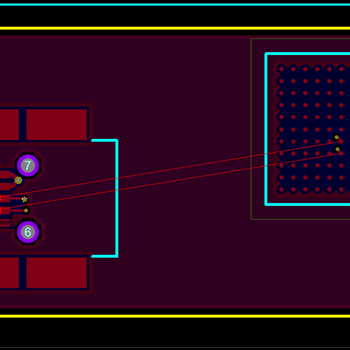

Routage des paires différentielles


Proteus PCB admet les paires différentielles grâce à la définition des règles de conception et un mode de routage dédié. Des règles de conception avancées permettent de spécifier des isolements de la paire ainsi qu’une distance maximale de non appariement et un critère de tolérance de phase. Lors du routage différentiel, il vous suffit de cliquer sur l’une des deux pastilles de départ pour router les deux pistes en même temps jusqu’à la pastille de destination. Pour les BGAs, pour lesquels il existe une zone de sortance jusqu’à la périphérie, vous pouvez router normalement puis commuter en mode de routage différentiel à partir de la traversée de sortie. Le routage tient compte des règles de conception et vous pouvez définir des pistes courbes en maintenant la touche CTRL du clavier enfoncée. Pour terminer, les paires différentielles sont adaptées en distance afin de respecter la distance cible désirée (menu contextuel).

L’adaptation de longueur nécessite Proteus PCB niveau 2 minimum.


VOIR LA VIDÉO

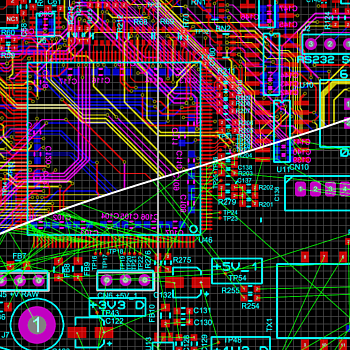

Routage automatique basé sur des formes



VOIR LA VIDÉO
Un routeur automatique basé sur des formes est inclus avec toutes les versions professionnelles de Proteus. Ce routeur utilise des algorithmes de réduction des conflits basés sur les coûts afin de maximiser le taux d’achèvement même pour des cartes très denses.
Pour un contrôle total du processus de routage, les utilisateurs disposant des fonctionnalités avancées (PCB niveau 2 minimum) peuvent également piloter le routeur en écrivant des scripts de routage personnalisés ou en saisissant directement des commandes de routage de manière interactive. Cela permet, entre autres, la possibilité de ne router que des zones ou des classes particulières de liens.

Comment cela fonctionne?


Route your board efficiently.Le routeur utilise un processus de réduction de conflit basé sur les coûts pour que le routage s’adapte au flux naturel des fils. Les algorithmes de routage adaptatifs sont considérés comme le moyen le plus efficace pour améliorer le taux de réussite avec un résultat difficile à obtenir en routage manuel.
Dans ce type de routage, chaque entité de la carte est représentée par une forme polygonale sans référence à une grille de routage spécifique. Cela permet au routeur de gérer des cartes complexes. Contrairement aux routeurs sur grille, le routeur basé sur des formes n’a pas besoin d’une résolution spécifique. Le temps de routage dépend uniquement du nombre d’objets sur la carte et du nombre de connexions à effectuer.

Modes d’exécution


Mode automatique
L’utilisateur place ses empreintes, configure les règles de conception et les classes de liens. Des options de configuration sont également disponibles, ajustables avant un routage.
La carte entière est routée selon des valeurs prédéfinie. C’est le mode de routage le plus simple et le plus courant, très pratique pour les circuits les moins complexes.
Mode batch
Dans ce mode, vous aurez la possibilité d’écrire votre propre script de routage à l’aide d’un langage de commande.
Cette particularité s’avère pratique pour les cartes plus abouties où un plus grand contrôle est nécessaire. La syntaxe du langage utilisé est similaire à celle de SPECTRA – expliquée dans la documentation.
Mode interactif
Ce mode, le plus flexible, permet non seulement de visualiser l’avancée après chaque modification mais offre aussi à l’utilisateur la possibilité de sélectionner une zone de la carte ou une série de connexions sur lesquelles s’applique le routage.
Ce mode est adapté pour les cartes complexes avec des utilisateurs souhaitant suivre l’achèvement du routeur de façon itérative.

Plans de masse


Les plans de masse sont naturellement supportés – ce sont des régions polygonales à l’intérieur desquelles des frontières sont automatiquement créées autour de pastilles et des pistes . Une modification des pastilles et des pistes régénère le plan de masse qui respectera les règles d’isolement. Les freins thermiques sont pris en compte. Vous pouvez choisir de remplir ou de hachurer chaque plan de masse.  Les zones internes au plan (zones imbriquées) peuvent être incluses et/ou les ilots non connectés de cuivre  supprimés. Tous les calculs se font en arrière plan sur la base d’une géométrie sans grille.
VOIR LA VIDÉO

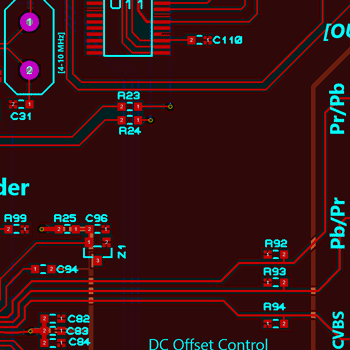

Blindage et couture



 VOIR LA VIDÉO
La couture par traversées (via stitching) est une technique utilisée pour relier des larges surfaces de cuivre placées sur des couches différentes, ce qui réduit les chemins de retour ainsi que les bruits sur le circuit. Vous pouvez coudre automatiquement des plans dans Proteus grâce à un menu contextuel. Ceci permet de contrôler le style des traversées ainsi que l’espacement des différentes lignes de traversées qui constituent la matrice de couture.
Un blindage par traversées peut également être ajouté en bordure d’un plan. Ceci créera une simple ligne de traversées positionnées sur le périmètre de la zone; ceci aide à se protéger des interférences électromagnétiques avec d’autres équipements.
Cette technique est aussi disponible pour les pistes haute vitesse telles que les ‘microstrip’ ou les ‘stripline’ afin d’isoler sur le circuit les signaux  qui opèrent à des fréquences différentes.

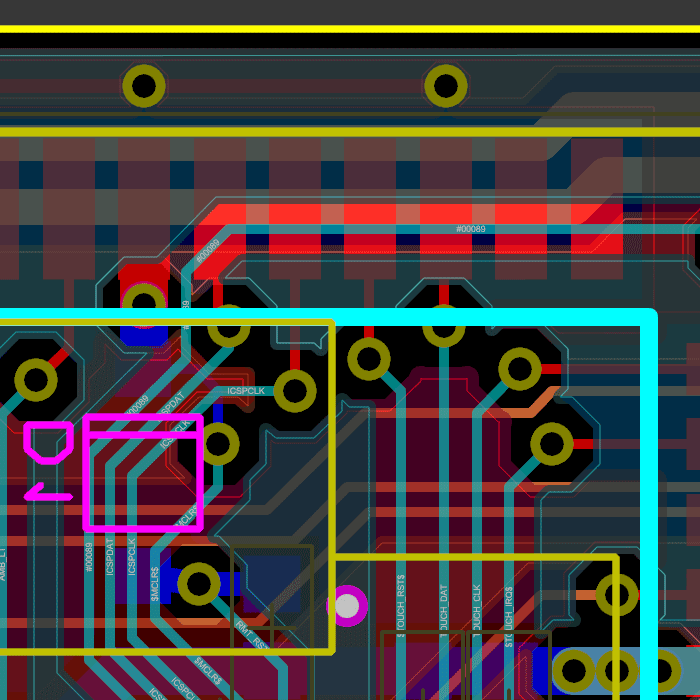

Larmes


Les larmes (teardrops) sont souvent utilisées comme technique de connexion entre une pastille et une piste afin d’éviter une rupture dans la continuité électrique lors du perçage des trous. Lorsqu’elle est validée, la connexion par larme s’applique à toutes les pistes concernées.
Elles seront automatiquement générées, mises à jour et supprimées en relation avec le placement, l’édition et la suppression des pistes.

VOIR LA VIDÉO

Vérifications


Pendant le routage manuel, Proteus vérifie chaque piste  placée et vous avertit si des règles de conception (physiques/électriques) sont enfreintes. Vous pouvez entièrement personnaliser les contraintes en définissant des règles par région physique comme une couche ou une région du circuit. Vous pouvez également définir des règles par classe de liens voire combiner les deux  (t.q. les liens d’alimentation sur la couche supérieure).
Une indication temps réel est fournie dans la barre d’état. Un clic génère un rapport qui énumère les connexions manquantes ou supplémentaires – un double-clic sur une entrée de la liste zoomera directement sur le circuit.
Enfin, le contrôle de préproduction est lancé avant la fabrication pour tester la géométrie et l’intégrité du plan de masse et tenter de repérer les erreurs de conception.

Notes de projet


Les notes de projet sont la documentation du projet, accessible avec un éditeur évolué. Ce peut être une simple liste de ‘ce qui doit être fait’ ou un document plus formel comme un historique des versions du projet.
Le mécanisme de gabarit des notes de projet autorise la création, la sauvegarde et la réutilisation de contenu préformaté. Des exemples de gabarits sont inclus avec le logiciel.
Les notes de projet permettent d’interagir avec les autres modules de Proteus. Par exemple, vous pouvez établir un lien entre un texte et des éléments du schéma ou du circuit, ce qui offre une navigation dans le projet. Des codes de champs sont également utilisables pour ajouter de l’information tel que l’auteur ou le numéro de révision. Le presse-papier interne à Proteus facilite le copier-coller des images vers les notes de projet.

VOIR LA VIDÉO
+ d’infos ▼



Rapport de fabricationLe rapport de fabrication contient des renseignements personnalisables sur le circuit qui aident le fabricant de votre carte à comprendre ce que vous voulez. Par défaut, il contient le diagramme d’empilement des couches avec la table de forage ainsi que les schémas d’assemblage et les positions fiduciaires (repères). Ce rapport est généralement produit et fourni avec le document de spécification pour fournir des informations supplémentaires au fabricant. Les deux documents peuvent être inclus avec les fichiers Gerber.
Rapport de spécification du circuitLe rapport de spécification est un document texte contenant des exemples de renseignements sur les exigences de construction du circuit imprimé. Il contient des sections vous permettant de spécifier les matériaux utilisés, les modifications d’outils admissibles, les tests et les normes de qualité, les directives d’emballage et bien plus encore. Il s’ajoute généralement aux fichiers de fabrication Gerber afin de fournir des renseignements supplémentaires.
Rapport adaptation des longueursLe rapport d’adaptation des longueurs est un outil essentiel dans les conceptions à haute vitesse où la longueur d’un groupe de pistes doit être identique, à une tolérance près. Il regroupe les itinéraires, en fonction de leur groupe d’appariements, détaille les longueurs d’itinéraires réels et cibles, les longueurs et tolérances internes ainsi que le statut de conformité.
Si nécessaire, un tableau séparé peut être ajouté pour afficher les informations sur les paires différentielles, y compris les paramètres de configuration et l’état de conformité.
Rapport paires différentiellesLe rapport sur les paires différentielles fournit des informations détaillées sur la configuration et l’état de conformité des paires différentielles routées le circuit. Il comprend les tolérances pour l’appariement de phases (asymétrique) et les distances non appairées, ainsi que les informations sur l’adaptation de la longueur des pistes des paires différentielles. Une colonne d’état compare les tolérances spécifiées par rapport aux itinéraires réels et fournit un résumé de la conformité.
Rapport variantes d’assemblagesLorsque vous travaillez avec différentes variantes d’assemblage, vous voulez souvent vérifier comment elles diffèrent de la conception de base. Ce rapport énumère chaque variante d’assemblage et détaille toutes les modifications par rapport à la conception de base. Cela comprend à la fois le statut placé/non placé ainsi que les composants remplacés par variante.
Rapport broches non connectéesLors de conception complexes, il est utile de pouvoir vérifier le schéma pour s’assurer que chaque connexion potentielle a été correctement réalisée. Le rapport ‘Single Pin Net’ fournit cette fonctionnalité, énumérant chaque connexion disponible qui n’a pas été marquée comme NC (non connectée). L’utilisateur doit ensuite associer spécifiquement un terminal NC à ces broches et relancer le rapport. Aucune entrée single pin net dans le rapport ne garantit que toutes les connexions possibles ont été prises en compte.
Rapport de conceptionLe rapport sur les règles de conception fournit une vue d’ensemble de toutes les règles de conception en vigueur sur le circuit, ainsi que des valeurs autorisées pour chaque règle. Il s’agit d’une liste complète des valeurs spécifiées et de la région de la carte pour laquelle elles s’appliquent.
Ordre de modification techniqueLe modèle d’ordre de modification technique est un rapport sommaire comportant des rubriques types que l’utilisateur doit remplir lorsqu’une révision de conception est requise. Il comprend des sections telles que la raison de la demande de changement ainsi que l’évaluation de l’ingénieur et l’autorisation pour le début des travaux. Les utilisateurs peuvent modifier ou ajouter des sections selon les besoins pour se conformer à leurs procédures.
Créer le votre…
Tous les comptes-rendus Proteus sont entièrement personnalisables et le système de gabarits vous permet d’ajouter autant de nouvelles notes que vous le souhaitez. Les blocs de données structurés peuvent être insérés directement à partir de la barre d’outils des Notes de Projet dans n’importe quel rapport qui peut donc être facilement ajusté en fonction des besoins.





Visualisation 3D






VOIR LA VIDÉO
Les bibliothèques incluent des empreintes 3D et la possibilité de créer des d’empreintes 3D personnalisées directement dans Proteus ou de les importer via les formats de fichiers standards STEP/IGES et 3DS. Ces fichiers peuvent être exportés dans ces formats depuis la plupart des CAO mécaniques et un grand nombre de ressources gratuites sont disponibles sur internet (t.q. 3dcontentcentral) qui possèdent d’importantes bibliothèques de fichiers STEP.
La sortie du visionneur 3D admet le standard open source 3ds, STEP, IGES, 3D DXF et STL. la sortie IDF est disponible dans le menu ‘Sortie’ de l’éditeur de circuit.
L’outil de visualisation 3D de Proteus fournit un moyen d’extruder la représentation du circuit pour le montrer tel qu’il apparaîtrait en réel. La navigation autour du circuit est extrêmement intuitive et contrôlée par la souris.

Format d’export


En plus de permettre la sortie classique de votre circuit sur les imprimantes Windows standard, Proteus dispose de fonctionnalités professionnelles pour la fabrication du PCB. Gerber X2 est le principal format de production supporté. Ce format, ainsi qu’une netlist IPC-D-356 et des dessins d’assemblage optionnels, fournissent une représentation intelligente et complète du circuit imprimé à destination de votre fabricant. La sortie Gerber/Excellon traditionnelle via le format RS274X est également prise en charge.
ODB++ est le second format de production supporté. Comme Gerber X2, ODB++ est également un format intelligent d’échange de données CAO/FAO, qui regroupe les données d »assemblage et de fabrication dans une base unifiée.
Enfin, vous pouvez exporter vers un logiciel de CAO mécanique comme Solidworks directement via les formats de fichiers STEP, IGES ou IDF.
